Musiktrainer
Die Idee des Musiktrainers kam mir bei der Vorbereitung für die Deutsche Meisterschaft im F3N RC Heli 3D Kunstflug. Dazu gehört eine Musikkür, die man natürlich ausgiebig trainieren muss. Da man schlecht z.B. mit dem Smartphone die Musik steuern kann während man einen RC Heli fliegt, liegt es nahe, dies über die Flugsteuerung mit zu erledigen.
Video
Hier sieht man eine kurze Demo vom ersten Musiktrainer mit den Funktionen Play, Stop, Lauter, Leiser, nächster und vorheriger Track. Man benötigt nur einen Kanal zur Steuerung, alle anderen Kanäle bleiben zur Steuerung des Modells. Musik by TimTaj: https://timtaj.com
Teile und Quellcode
- ESP32 NodeMCU Module WLAN WiFi Dev Kit C Development Board
- Mini MP3 Player DFPlayer Master Module
- MH-CD42 Akku-Ladeplatine integriertes Modul DIY PCB Board 1,4A 5V mit Schutz
- 3,5-mm-Stereo-Klinke Schalttafelmontage Steckverbinder
- Comforty 3A Schnelllade-Typ-C-Buchse, 2 Draht USB C Buchse mit Schnappnut Schnalle
- Quellcode und Druckteile
- SBus Empfänger
- Schalter
- 1S LiPo Akku
- Boombox mit AUX Eingang

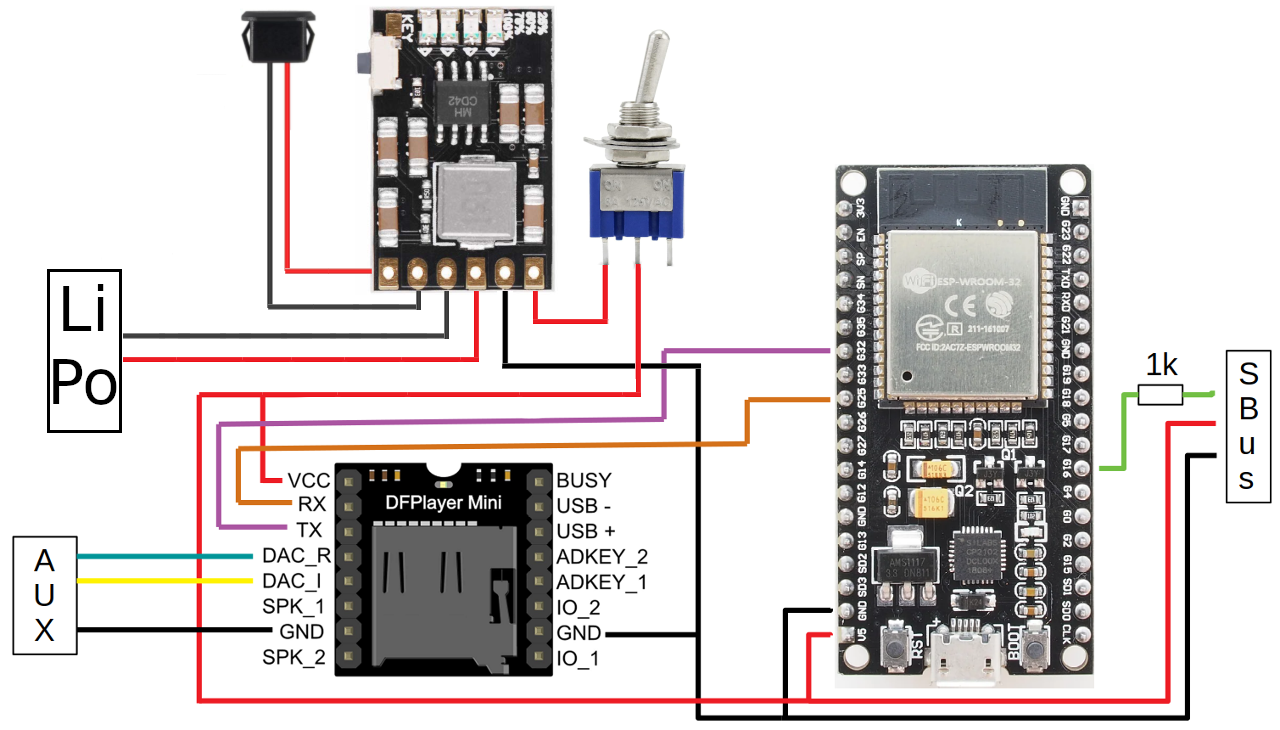

Schaltplan
